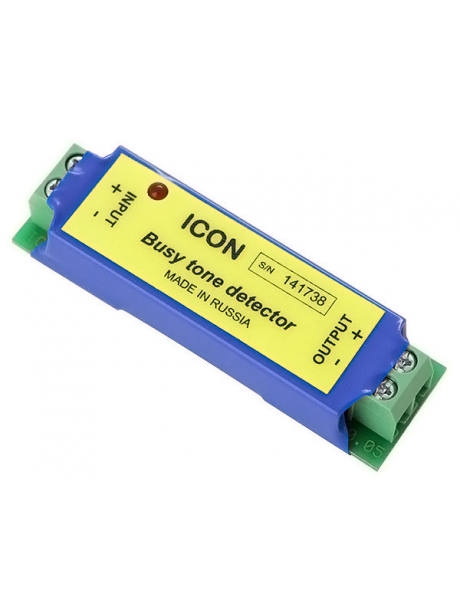

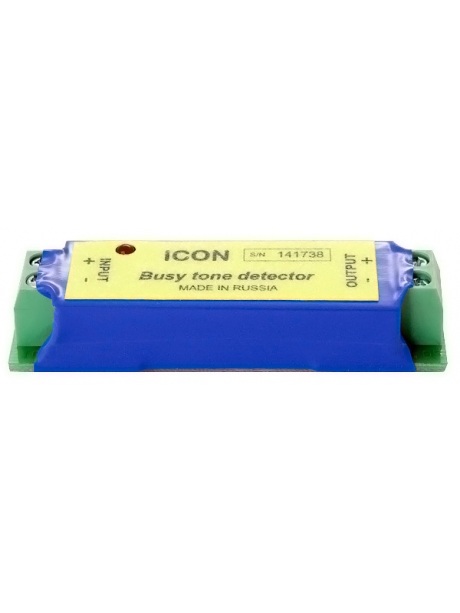

Одноканальный детектор отбоя Icon BTD1

ICON BTD1 - одноканальный отбойник АТС Panasonic или любой другой импортной учрежденческой мини-АТС (УАТС). Его назначение - преобразовать тональный сигнал "занято" во внешнем канале в нормированный по времени разрыв шлейфа проводов, понятный для УАТС. Детектор отбоя нужен для правильной работы офисной станции при установлении транзитного соединения (переадресация внешнего вызова на внешнего абонента или мобильный телефон), работы автосекретаря DISA и других случаев. Подробнее о необходимости телефонных отбойников ICON и принципе их работы можно прочитать здесь.

Технические характеристики детектора отбоя ICON BTD1

Одноканальный детектор отбоя ICON BTD1 имеет следующие основные технические параметры:

• Число каналов в одном устройстве - один;
• Вносимое сопротивление - не более 47 Ом;
• Определяемый тип сигнала занято - 425 Гц;
• Время неактивности после занятия канала - 15 с;
• Время реакции на наличие сигнала занятости - 5 с;
• Время, на которое размыкается шлейф соединения - 2 с;
• Габаритные размеры - 17х14х69 мм.

Преимущества одноканального отбойника АТС - ICON BTD1

К достоинствам детектора отбоя ICON BTD1 можно отнести:

• Надежное определение наличия зуммера занято частотой 425 Гц;
• Питание от линии АТС;
• Низкое вносимое сопротивление, что особенно важно на некачественных линиях;
• Малые размеры

Недостатки модели:

• Не определяет двух-частотный сигнал занято;
• Не формирует признак отбоя переполюсовкой.

Рекомендации по применению одноканального отбойника телефонной линии ICON BTD1

Исходя из изложенных выше преимуществ и недостатков детектора отбоя BTD1, мы рекомендуем эту модель применять на внешних аналоговых линиях импортных мини-АТС с числом каналов от одного до трех при условии, что тональный признак занятости одно-частотный 425 Гц. При двух-трех каналах ставится соответствующее число одноканальных устройств BTD1, но также можно применить четырехканальный отбойник телефонной линии ICON BTD4A.

Установка и подключение телефонного отбойника BTD1

Детектор отбоя ICON BTD1 устанавливается на DIN-рейку. Он включается с соблюдением полярности в разрыв двухпроводной абонентской линии между городской АТС (клеммы «INPUT») и УАТС (клеммы «OUTPUT»).

В средней части устройства находится светодиод, индицирующий режим работы. В исходном состоянии, когда линейный ток отсутствует, детектор находится в дежурном режиме, индикатор при этом не светится. После появления тока в течение времени неактивности светодиод дает короткие вспышки. Далее вспышки прекращаются и возникают только тогда, когда устройство регистрирует частоту 425Гц. Если сигнал занято присутствует в канале более времени реакции, детектор размыкает шлейф проводов на время примерно 2 сек.

Советы по программированию мини-АТС для работы с детектором отбоя ICON

Для портов, оборудованных отбойниками АТС надо:
